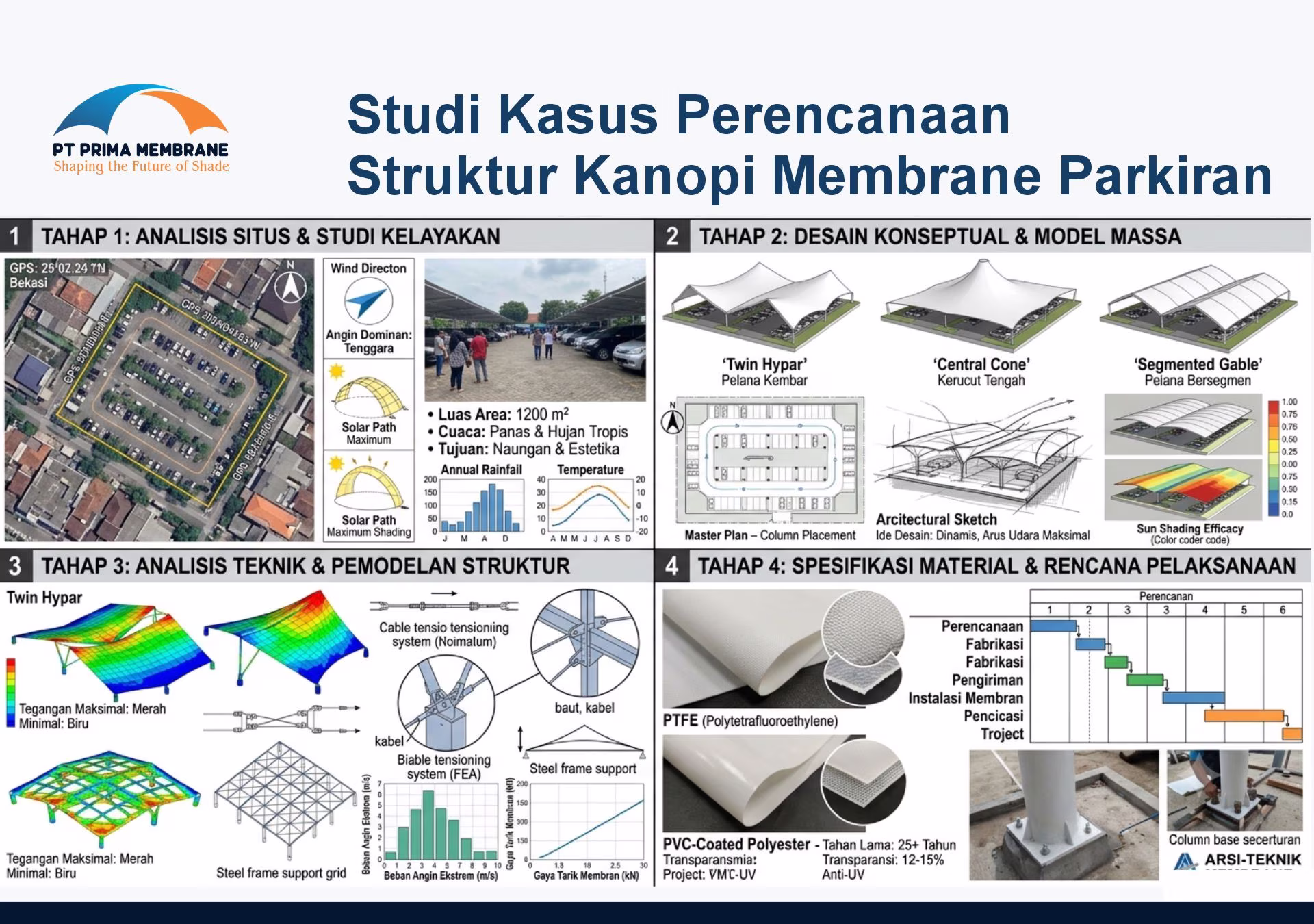

Studi Kasus Perencanaan Struktur Kanopi Membrane Parkiran
Integrasi Teknik, Fungsionalitas, dan Estetika
Fasilitas area parkir dalam sebuah kawasan komersial—baik itu pusat perbelanjaan (mal), gedung perkantoran Grade A, maupun bandar udara—seringkali menghadapi dilema struktural. Di satu sisi, pengembang (developer) membutuhkan area pelindung kendaraan yang luas dan bebas dari tiang penyangga (kolom) di tengah jalur agar manuver kendaraan menjadi mudah dan aman. Di sisi lain, penggunaan atap baja konvensional dengan bentang lebar akan memakan biaya pondasi yang membengkak dan menghasilkan estetika visual yang kaku.
Sebagai solusi rekayasa modern yang terbukti efektif, penerapan struktur tarik (tensile structure) kini menjadi standar definitif di industri properti global. Melalui artikel ini, PT Prima Membrane Indonesia menyajikan sebuah Studi Kasus Perencanaan Struktur Kanopi Membrane Parkiran berskala B2B. Studi kasus ini membedah bagaimana pendekatan teknis (engineering) kami terapkan mulai dari identifikasi hambatan lahan, analisis aerodinamika, hingga eksekusi pemasangan di lapangan. Bagi para Konsultan Perencana dan Kontraktor Utama (Main Contractor), metodologi ini adalah cetak biru (blueprint) mutlak untuk menghadirkan fasilitas parkir premium yang efisien dan berumur puluhan tahun.
1. Identifikasi Tantangan Desain pada Area Parkir Terbuka
Setiap proyek infrastruktur berskala besar harus dimulai dengan pemetaan kendala di lapangan (site constraints). Pada tahap awal perencanaan kanopi membrane parkiran untuk kapasitas ratusan kendaraan, tim insinyur (engineering) kami mengidentifikasi tiga tantangan utama yang harus dipecahkan:
- Kebutuhan Clear Span (Bebas Hambatan Fisik): Radius putar (turning radius) sebuah mobil membutuhkan ruang manuver yang sangat lega. Penempatan tiang penyangga yang terlalu rapat atau berada di tengah slot parkir akan meningkatkan risiko kecelakaan (benturan), mengurangi kapasitas parkir riil, dan menyulitkan akses pejalan kaki.
- Mitigasi Termal & Suhu Panas Ekstrem: Hamparan aspal di area parkir terbuka memantulkan panas (heat island effect) yang ekstrem. Penggunaan material atap polikarbonat konvensional justru seringkali menciptakan "efek rumah kaca". Diperlukan material kanopi canggih yang secara aktif mampu memblokir 100% radiasi sinar UV untuk mereduksi suhu kabin kendaraan secara drastis.
- Terpaan Gaya Beban Angin (Wind Load Uplift): Kanopi parkir pada hakikatnya adalah struktur terbuka tanpa dinding penahan (open structure). Kondisi aerodinamis ini sangat rawan terhadap gaya angkat angin dari bawah (uplift force), yang berpotensi mencabut pondasi baja atau merobek material atap jika tidak didesain dengan lengkungan yang tepat.
2. Analisis Form-Finding dan Pemilihan Geometri Kurva
Untuk menjawab tantangan arsitektural berupa clear span tanpa tiang penghalang, tim rekayasa kami memutuskan untuk mengadopsi sistem struktur Kantilever (Cantilever) atau model Inverted Umbrella (Payung Terbalik Asimetris). Model kantilever memungkinkan kami menempatkan tiang penyangga baja penyokong berat hanya di satu sisi terluar (misalnya di area median jalan atau trotoar antar blok parkir). Hasilnya, bagian depan kendaraan dan jalur lalu lintas sepenuhnya terbebas dari halangan kolom penyangga.
Langkah selanjutnya adalah uji komputasi menggunakan perangkat lunak Analisis Elemen Hingga (Finite Element Analysis / FEA). Kami mengeksekusi simulasi Form-Finding khusus membran. Kain ditarik secara digital untuk menemukan bentuk kelengkungan ganda (anticlastic curvature) yang berada dalam titik keseimbangan energi terendah. Bentuk kurva parabolik ini bukan semata-mata untuk memuaskan mata (estetika), melainkan memiliki fungsi rekayasa mematikan: memecah dan mendistribusikan beban angin agar tidak terjadi resonansi (getaran yang merusak struktural) serta memastikan air hujan langsung meluncur deras ke sistem drainase tanpa risiko terbentuknya kubangan air (ponding) yang dapat merobohkan baja.
3. Evaluasi Pembebanan dan Standar Spesifikasi Material (RAB)
Bagi Prima Membrane, keselamatan struktur adalah sebuah doktrin mutlak. Mengacu pada regulasi SNI 1727 tentang Pembebanan Minimum Bangunan Gedung, struktur atap tarik ini kami proyeksikan dengan parameter teknis tingkat tinggi (heavy-duty specs):
- Spesifikasi Baja Struktural (Steel Framing): Karena desain kanopi membrane ini menggunakan sistem kantilever, momen lentur (bending moment) gravitasi yang terjadi di pangkal (dasar) tiang sangatlah masif. Kami menetapkan penggunaan Pipa Baja Karbon (Circular Hollow Section) berkualitas ASTM A36 / BJ-41 dengan ketebalan penampang (thickness) ekstra. Area fondasi diikat menggunakan Rigid Base Plate tebal dan angkur kimia (chemical anchor) berkekuatan cabut puluhan ton yang tertanam kokoh pada pondasi pedestal beton bertulang mutu K-300.
- Kain Membran Kelas Komersial (Tensile Fabric): Untuk menjinakkan tegangan tarik bentang lebar di cuaca tropis, spesifikasi yang dipilih adalah membran komposit PVC premium (seperti Serge Ferrari atau Agtex) dengan gramasi 850 GSM hingga 1050 GSM. Lapisan terluar wajib diproteksi menggunakan PVDF (Polyvinylidene Fluoride) atau Titanium Dioxide. Proteksi ini mengaktifkan mode Self-Cleaning; polutan pekat dari asap knalpot dan kerak debu jalanan akan mudah luruh tersapu air hujan, meminimalisir frekuensi perawatan maintenance kanopi di kemudian hari.
- Sistem Penarik (Tensioning Hardware): Menjaga kekakuan membran adalah kunci agar atap tidak robek. Kami memasang kabel keliling tepi (catenary wire rope) berbahan Marine Grade Stainless Steel (SUS 304/316) berdiameter 10mm-12mm, dipadukan dengan Turnbuckle tugas berat. Kombinasi ini memastikan daya prategang (pre-tension) kain terkunci permanen sekeras kulit gendang.
4. Proses Fabrikasi Tingkat Presisi dan Eksekusi On-Site
Salah satu alasan mengapa atap membrane amat digemari oleh pengembang mal dan bandara adalah efisiensi waktu instalasinya di lapangan (on-site execution). Seluruh pekerjaan berat dan kotor—seperti pemotongan pola kain presisi berbasis robotik CNC, penyatuan kain dengan teknologi High-Frequency Welding, hingga pembengkokan (roll) dan pelapisan cat anti-karat baja—sepenuhnya dirampungkan 100% di workshop internal Prima Membrane.
Begitu komponen dikirim ke lokasi proyek, aktivitas perakitan tidak akan mengganggu kelancaran lalu lintas area bisnis Anda terlalu lama. Tim rigger spesialis akses tali (pemegang sertifikat K3 Ketinggian) akan memulai ereksi tiang baja menggunakan mobile crane. Usai rangka kokoh berdiri, lembaran membran besar akan diangkat secara hidrolik dan ditarik (tensioning) secara bertahap dan matematis dari tiap sudutnya. Proses penarikan gaya bi-aksial yang sinkron ini mutlak mencegah kerutan (wrinkle) pada material dan menjamin seluruh angkur baja berbagi beban secara setara.
Hasil Akhir: Transformasi Signifikan Nilai Proyek Komersial
Pengadopsian rekayasa struktur tarik dalam perencanaan kanopi parkiran tidak hanya melindungi aset pengunjung, tetapi merevolusi fungsionalitas dan nilai kapital bangunan komersial itu sendiri. Pertama, ketiadaan tiang di jalur manuver meminimalkan insiden benturan kendaraan secara drastis. Kedua, sifat material membran yang translucent (tembus cahaya alami 10-15%) mengeliminasi kebutuhan lampu jalan buatan di siang bolong, sebuah langkah nyata untuk memangkas OPEX (Operational Expenditure) listrik gedung Anda secara masif.
Ketiga, dari kacamata arsitektur dan corporate branding, sebuah fasad atap tenda payung membrane yang meliuk elegan seketika melonjakkan prestise dan modernitas properti tersebut di mata publik. Di kala senja dan malam hari, pantulan tata cahaya dramatis (uplighting) pada lengkungan kanopi menciptakan aura bangunan yang mewah, memukau, dan ikonik.
FAQ: Seputar Perencanaan Kanopi Membrane Area Parkir
Q: Apakah biaya pembuatan kanopi membrane lebih mahal dari kanopi baja ringan biasa?
A: Modal awal (CAPEX) membrane tarik memang lebih tinggi. Namun, material ini menawarkan durabilitas tinggi (15 tahun+), menghemat biaya listrik siang hari, dan memberikan nilai visual yang jauh lebih mewah, sehingga secara Return on Investment (ROI) jauh lebih menguntungkan untuk bangunan komersial.
Q: Berapa dimensi ideal (clear span) untuk satu modul kanopi parkir?
A: Modul ideal yang paling stabil dan efisien adalah per 5 meter hingga 6 meter (mencakup ruang untuk 2 hingga 3 mobil per tiang penyangga). Namun secara teknis, dengan rekayasa kabel baja, bentangan tanpa tiang hingga belasan meter pun sangat mungkin direalisasikan.
Konsolidasikan Tender Proyek Kanopi Parkir Anda Bersama Pakar EPC!
Studi kasus rekayasa di atas adalah bukti bahwa merancang fasilitas parkir VVIP bukan perkara menyambung besi murah, melainkan perpaduan analisis beban alam, teknologi material, dan jam terbang di lapangan. Kegagalan Anda dalam menyortir sub-kontraktor abal-abal adalah resep pasti bencana keruntuhan fasilitas.
Sebagai aplikator dan mitra strategis bagi puluhan BUMN dan Main Contractor ternama, PT Prima Membrane Indonesia menggaransi setiap proyek ditopang dengan dokumen DED (Detail Engineering Design) yang rigid. Sedang merancang area parkir rumah sakit, stasiun, mal, atau kawasan pabrik Anda?
