Perhitungan Struktur Konstruksi Atap Membrane
Struktur atap atau kanopi membrane adalah salah satu inovasi dalam dunia arsitektur modern yang menggabungkan keindahan bentuk, efisiensi material, dan kekuatan struktur. Materialnya yang ringan namun kuat membuat konstruksi ini banyak digunakan pada stadion, hall olahraga, hingga area komersial dan residensial. Namun, di balik tampilannya yang estetis, terdapat proses perhitungan rekayasa struktur yang sangat kompleks dan memerlukan ketelitian tinggi.
Artikel ini akan membahas secara mendalam bagaimana proses perhitungan struktur dilakukan, mulai dari prinsip dasar, beban yang bekerja, hingga analisis kekuatan material. Memahami hal ini akan sangat membantu Anda dalam memastikan spesifikasi proyek berjalan sesuai standar.
1. Prinsip Dasar Struktur Atap Membrane
Atap membrane termasuk dalam kategori struktur tarik (tensile structure), di mana gaya utama yang bekerja pada permukaan membran adalah gaya tarik, bukan tekan atau lentur seperti pada struktur konvensional. Dengan prinsip ini, bentuk atap biasanya melengkung (curved surface) agar dapat menyalurkan gaya secara efisien ke titik-titik tumpuan (anchor point) melalui kabel baja dan pipa struktur.
Tujuan utama dari penentuan bentuk geometris ini adalah untuk menjaga keseimbangan gaya. Hal ini sangat berkaitan erat dengan model dan desain kanopi membrane yang dipilih. Artinya, estetika arsitektur harus berjalan beriringan dengan distribusi gaya internal yang stabil agar membran tidak mengalami deformasi berlebih atau keruntuhan.

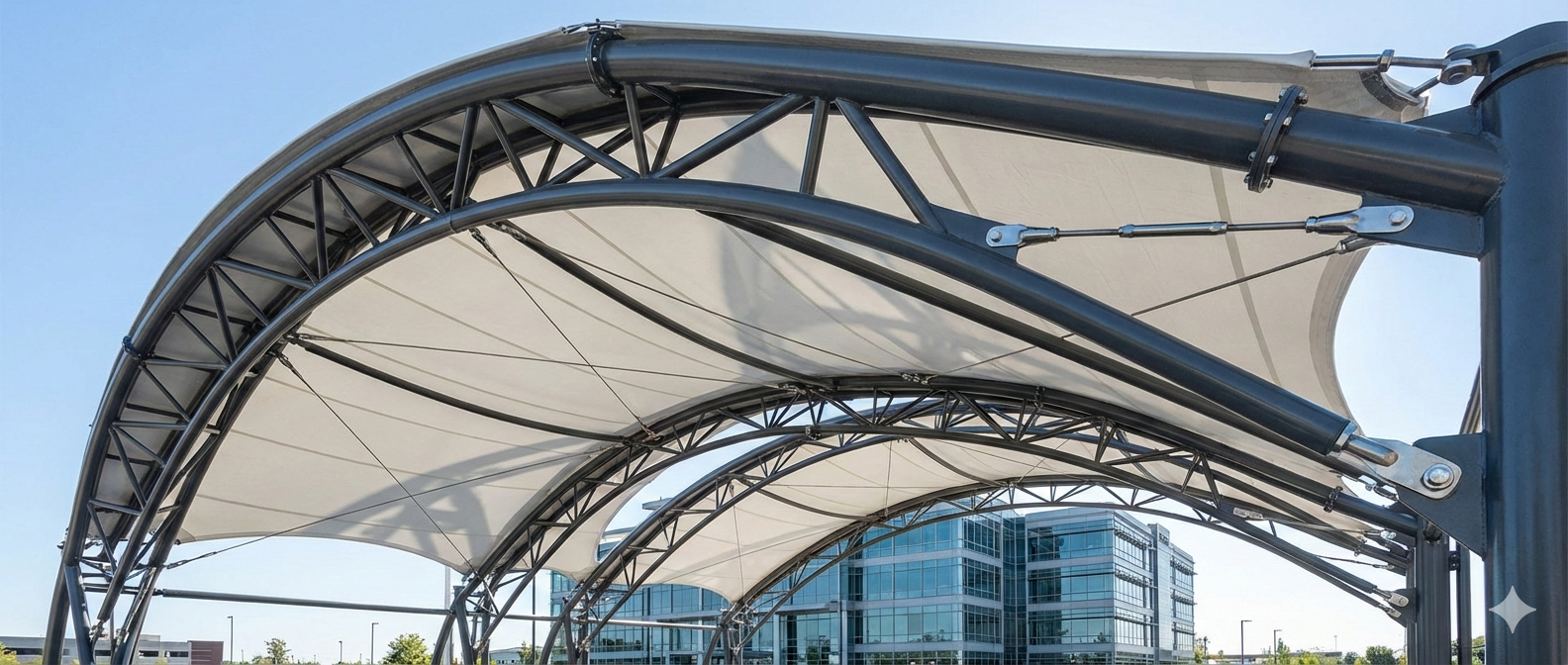

2. Komponen Utama dalam Struktur Atap Membrane
Perhitungan struktur tidak dapat dilepaskan dari pemahaman spesifikasi tiap komponen. Untuk memastikan integrasi sistem berjalan baik, perencanaan wajib mengacu pada standar engineering konstruksi membrane yang meliputi elemen berikut:
Kain Membrane (Fabric)
Umumnya menggunakan material seperti PVC Coated Polyester atau PTFE Coated Fiberglass yang tahan UV dan cuaca. Parameter pentingnya adalah kapasitas Tensile Strength (misal: 4500 N/5 cm).
Struktur Baja (Frame)
Berfungsi sebagai rangka utama penahan gaya. Menggunakan baja karbon standar ASTM A36 atau baja galvanis, disesuaikan dengan hasil kalkulasi beban torsi dan tekan.
Kabel Baja (Steel Cable)
Digunakan sebagai tensioner untuk menjaga bentuk lengkung membran. Kabel harus memiliki kapasitas tarik tinggi dengan elongasi (pemuluran) sekecil mungkin.
Pondasi & Anchor Point
Titik tumpu yang harus mampu menahan gaya tarik (up-lift) ekstrem. Perhitungannya mempertimbangkan mutu beton dan kedalaman base plate.
3. Jenis Beban yang Diperhitungkan
Dalam perencanaan tensile, jenis beban yang bekerja harus dihitung presisi. Selain untuk keamanan, analisis beban yang akurat akan menentukan dimensi baja yang dipakai, sehingga klien bisa mendapatkan efisiensi anggaran yang berimbas langsung pada harga kanopi membrane yang lebih rasional dan terukur.
- Beban Mati (Dead Load): Berat permanen dari kain membran, kabel pratarik, baja struktur, dan pelat buhul.
- Beban Hidup (Live Load): Beban dinamis seperti pekerja saat pemeliharaan atau akumulasi kotoran di atap.
- Beban Angin (Wind Load): Beban paling krusial. Permukaan membran bertindak layaknya layar kapal, sehingga kecepatan angin lokal (wind speed) sangat menentukan kekuatan pondasi.
- Beban Hujan (Rain Load): Menghindari risiko genangan air (ponding) pada permukaan membrane akibat lengkungan desain yang kurang curam.
4. Tahapan Perhitungan Struktur
Perhitungan struktur atap membrane dilakukan melalui tahapan sistematis menggunakan perangkat lunak (software) canggih:
A. Penentuan Bentuk Awal (Form Finding)
Proses mencari bentuk geometri 3D yang paling seimbang (equilibrium) berdasarkan tegangan tarik awal (pre-tension). Sering menggunakan Rhino+Grasshopper, MPanel, atau software NDN.
B. Analisis Beban (Load Analysis)
Simulasi penerapan beban eksternal (angin dan hujan) ke dalam model 3D untuk memantau perilaku struktur dan potensi lendutan (defleksi).
C. Desain & Dimensi Elemen (Detail Engineering)
Penentuan ukuran ketebalan pipa baja, diameter kabel sling, hingga ukuran baut (base plate) berdasarkan output gaya reaksi maksimum dari simulasi.
5. Faktor Keamanan dan Standar Desain
Mengingat strukturnya yang ringan dan fleksibel, perlindungan ekstra sangat dibutuhkan. Berikut adalah parameter kritisnya:
- Prinsip Safety Factor pada Struktur: Kain membran wajib didesain dengan angka keamanan minimal 4 hingga 5 kali lipat dari tegangan kerjanya untuk mencegah robek.
- Pre-tension Level: Ditarik sekitar 3–10% dari batas kekuatan tarik material agar membran selalu kencang (tidak berkibar ditiup angin).
- Batas Defleksi: Pergerakan struktur baja tidak boleh melebihi toleransi standar (umumnya L/100 dari jarak bentang).
Pemenuhan standar SNI untuk konstruksi kanopi membrane serta referensi internasional menjadi syarat mutlak dalam perancangan, di antaranya:
| Kode Standar | Deskripsi Rujukan |
|---|---|
| SNI 1729:2020 | Spesifikasi untuk Bangunan Gedung Baja Struktural |
| SNI 1727:2020 | Beban Minimum untuk Perancangan Bangunan Gedung (Angin & Hujan) |
| ASCE 55-16 | Design of Tensile Fabric Structures (Standar Acuan Amerika) |
6. Kesimpulan
Perhitungan struktur konstruksi atap membrane adalah disiplin ilmu presisi yang menyatukan seni arsitektur dan fisika bangunan. Dari tahap form finding, analisis tegangan angin, hingga penentuan dimensi baja, semuanya ditujukan untuk menciptakan konstruksi yang aman secara struktural tanpa mengorbankan estetika.
Kesalahan dalam mengalkulasi beban atau mengabaikan faktor keamanan dapat berakibat fatal. Oleh sebab itu, sebelum merealisasikan proyek Anda, pastikan selalu berkonsultasi dengan vendor yang memiliki kapabilitas engineering yang teruji, guna menjamin investasi kanopi membrane Anda awet hingga puluhan tahun.
